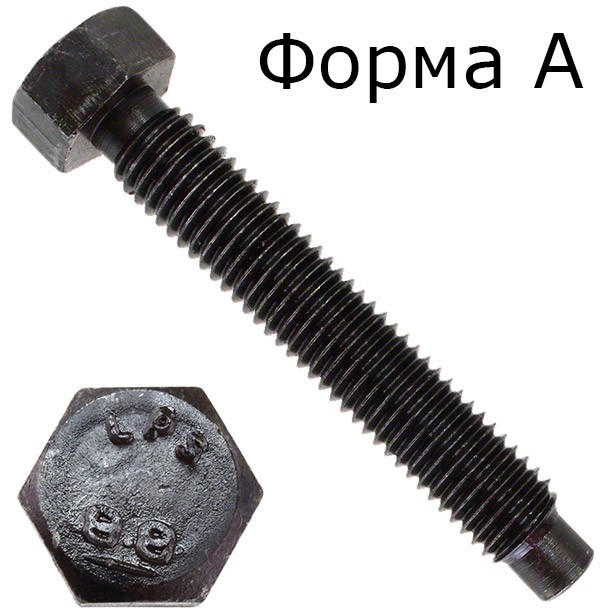

Установочный болт М10х30 DIN 561 form a с уменьшенной шестигранной головкой и цапфой служит для высокоточной фиксации деталей между собой. Широко используется в строительстве и машиностроении. Болт изготовлен из углеродистой стали класса 8.8 без покрытия и имеет проточку под головкой (форма A).
| Диаметр резьбы, d | М10 |
| Длина, l | 30 мм |
| Высота головки, k | 7 мм |
| Размер под ключ, S | 13 мм |
| Расстояние между гранями, e | 14,38 мм |
| Длина цапфы, Z2 | 5 мм |
| Диаметр цапфы, dp | 7 мм |
